Hệ thống kiểm soát ra vào ESD cho nhà máy điện tử
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Thượng Hải, Trung Quốc |
| Hàng hiệu: | herzesd |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 10 |
|---|---|
| Giá bán: | CN¥20,993.70 |
|
Thông tin chi tiết |
|||
| Giờ làm việc: | không giới hạn | Giao tiếp: | TCP/IP |
|---|---|---|---|
| Phạm vi dây đeo cổ tay: | 100K ~ 100MΩ | Dòng giày dép: | 100K~1GΩ |
| Bộ chuyển đổi bên ngoài: | Bộ đổi nguồn AC/DC | Điện áp hoạt động: | DC 12V±10%, ≥3,3A |
| Chiều dài cáp: | 1,5m | Nhiệt độ hoạt động: | 21oC~30oC cho thử nghiệm 1 Gigohm/5oC ~ 30oC cho tất cả các giới hạn thử nghiệm khác |
| Kích thước: | 88*135*42mm(L*W*H) | Cân nặng: | 1.1kg |
| Màn hình cảm ứng: | Màu 7 inch | CPU: | 32-bit 4 lõi |
| Tốc độ bộ xử lý: | 4X1GHZ | Ký ức: | DDR3 2G |
| Kho: | FLASH EMMC 8G | ||
| Làm nổi bật: | Hệ thống kiểm soát ra vào ESD,Hệ thống ESD nhà máy điện tử,Kiểm soát ra vào an toàn ESD |
||
Mô tả sản phẩm
Mô tả sản phẩm
Hệ thống kiểm soát truy cập ESD HZ-6809 được thiết kế để kiểm tra nhanh chóng, thường xuyên và chính xác
thiết kế độc đáo của nó nhúng một ESD tester, đồng hồ máy tính,
màn hình cảm ứng màn hình hiển thị màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình cảm ứng màn hình
Khung thép không gỉ nhỏ gọn.
Hệ thống này có thể được sử dụng với chân ba chân quay, cổng lắc, cổng nắp, khóa điện tử và không khí.
Ngoài ra, nó có thể cung cấp quản lý thử nghiệm ESD cơ bản, dừng các nhà điều hành
nhập EPA mà không cần kiểm tra ESD.
Hơn nữa, kết quả xét nghiệm được lưu trữ điện tử trong hệ thống và dễ dàng tải xuống dưới dạng
Quản lý sự tham dự, có chức năng phân biệt và thiết lập khác nhau
Nó sẽ tự động lưu trữ 500.000 kết quả kiểm tra trong khi phần mềm đang hoạt động.
Khóa và máy tính bị tắt.
Nó đáp ứng các yêu cầu của ANSI / ESD S20.20 & IEC 61340 ở Mỹ và châu Âu.
Các đặc điểm chính

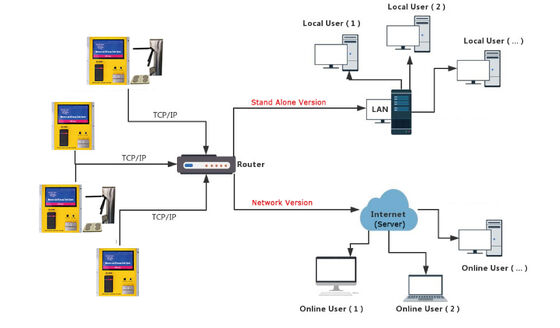

1. Truyền thông: TCP/IP
2Được xây dựng với một nút thử trạng thái rắn, để tăng tuổi thọ lâu hơn của nút thử
3. 7 Ứng dụng hiển thị màn hình cảm ứng: Thời gian, Ngày, Vị trí, Bộ phận, ID nhân viên, Tên, Nhóm,
Điều được thử nghiệm và sức đề kháng chi tiết của dây đeo cổ tay, giày dép, quần áo ESD
4. Thiết lập quyền cơ bản:
Số vai trò | Tên vai trò | VIP | Giày dép | Đường dây đơn WS | WS hai dây | Quần áo ESD |
01 | Đường dây đơn WS | 1 | 1 | 0 | 1 | 1 |
02 | WS hai dây | 1 | 1 | 1 | 0 | 1 |
03 | Đơn lẻ WS + Giày dép | 1 | 0 | 0 | 1 | 1 |
04 | Bộ đôi WS + Giày dép | 1 | 0 | 1 | 0 | 1 |
05 | Giày dép ESD | 1 | 0 | 1 | 1 | 1 |
06 | Quần áo ESD | 1 | 1 | 0 | 1 | 0 |
07 | ESD Quần áo + Giày dép | 1 | 0 | 1 | 1 | 0 |
08 | VIP | 0 | 1 | 1 | 1 | 1 |
5. Sau khi vuốt thẻ (hoặc mã vạch), hệ thống sẽ tự động thiết lập lại nếu không đi qua
trong thời gian giới hạn.
6Các bước thử nghiệm ESD
1.) Lôi thẻ để đảm bảo sự cho phép hợp pháp của thẻ hoặc mã vạch.
Nhận dạng khuôn mặt cũng có thể là một trong những cách để cho phép hợp pháp)
2Để bắt đầu thử nghiệm, hãy sử dụng ngón tay của bạn để nối các công tắc thử nghiệm trên và dưới kim loại.
Giữ ngón tay của bạn xuống cho đến khi kết quả xét nghiệm được hiển thị trên màn hình cảm ứng.
3Không chạm vào bất kỳ kim loại nào khác trong khi thực hiện xét nghiệm vì điều này sẽ ảnh hưởng đến kết quả của bạn.
4) Kết quả kiểm tra ESD: mũi tên màu xanh lá cây với thông báo bằng giọng nói có nghĩa là Thử nghiệm, mũi tên màu đỏ với
Chỉ thị bằng giọng nói và ánh sáng có nghĩa là thử nghiệm không thành công.
Lưu ý: Khi thực hiện thử nghiệm giày dép, hãy chắc chắn đặt cả hai chân trên tấm chân kép (một
Giữ bàn chân sạch với 99% isopropyl alcohol khi sử dụng 1 Gigohm
Khi thực hiện một thử nghiệm dây đeo cổ tay, hãy
chắc chắn để hoàn toàn cắm dây đeo cổ tay vào jack của tester.
Tính năng phần cứng
* Màn hình cảm ứng màu 7 inch
* Kiểm tra dây đeo cổ tay bằng dây đơn và hai dây đeo Kiểm tra dây đeo gót chân và giày ESD
* IC (ID) Card Reader (hoặc Embedded Barcode Scanner)
* Mô-đun Ethernet cho truyền thông mạng
* Bàn chân đôi cho giày độc lập
* Kiểm tra 27VDC Kiểm tra
CPU của thiết bị là bộ xử lý 32-bit 4-core với tần số chính là 4X1GHZ
và DDR3 2G EMMC FLASH 8G, hỗ trợ một loạt các giao diện truy cập màn hình
Thiết bị để đáp ứng nhu cầu phát triển nhanh chóng của các doanh nghiệp,
phần điều khiển có một số giao diện phát triển, giao diện USB 4 bit 2
RS485, 2 232, và một giao diện HDM.
300,000 ID / IC thẻ quyền có thể được lưu trữ, trong khi đó, người kiểm tra cũng có thể
lưu trữ 500.000 hồ sơ kiểm tra khi offline.
mục | giá trị |
Địa điểm xuất xứ | Thượng Hải, Trung Quốc |
Tên thương hiệu | Herzesd |
Thời gian làm việc | Không giới hạn |
Truyền thông | TCP/IP |
Phạm vi thử nghiệm cho dây đeo cổ tay | 100K ~ 100MΩ |
Phạm vi thử nghiệm cho giày dép | 100K~1GΩ |
Bộ điều hợp bên ngoài | Bộ điều hợp điện AC/DC |
Điện áp hoạt động | DC 12V±10%, ≥3.3A |
Chiều dài cáp | 1.5m |
Nhiệt độ hoạt động | 21 °C ~ 30 °C cho thử nghiệm 1 Gigohm/5 °C ~ 30 °C cho tất cả các giới hạn thử nghiệm khác |
Cấu trúc | 88*135*42mm ((L*W*H) |
Trọng lượng | 1.1kg |
1Tại sao bạn cần bảo vệ ESD cho dây chuyền sản xuất của bạn?ESD (Electrostatic Discharge) là một hiệu ứng mà tất cả chúng ta đều có thể trải nghiệm khi chỉ đơn giản là tháo một món quần áo,nhưng một tích tụ tĩnh và xả khi làm việc với điện tử có thể gây ra thiệt hại tiềm tàng cho các thành phần và thất bại tiềm ẩn của bảng mạch in.Trước khi mua hoặc thực hiện các sản phẩm an toàn ESD, người ta cần thực hiện một quy trình an toàn ESD theo
Tiêu chuẩn ESD IEC 61340 hoặc ANSI S2020 là nền tảng của
ESD Công việc bảo vệ phòng ngừa và đảm bảo chất lượng tốt hơn.
2Chúng ta đang đề nghị gì?
Gói ESD: Túi bảo vệ, bọt EVA, bọt PU, bọt IXPE, hộp lồi PP, băng, bong bóng, pallet, hộp bin, khay
Ứng dụng ESD: Ứng dụng bàn, Ứng dụng sàn, Ứng dụng chống mệt mỏi, gạch PVC.
ESD SMT lưu thông: Cầm tạp chí, Cầm lưu thông PCB, Cầm cuộn, Xe tải, Cầm lưu trữ, Xe tải.
Giao đất: dây đeo cổ tay ESD, Giao đất, Ống cắm
Quần áo ESD: Đốt, áo khoác, giày dép, giày dép, mũ, găng tay
Công cụ ESD: bàn chải, pincet, đồ dùng văn phòng,
Thiết bị thử nghiệm ESD...
3Tại sao bạn chọn HerzESD?
HerzESD cố gắng phục vụ khách hàng tốt hơn bằng cách cung cấp câu trả lời chính xác và rõ ràng.
Chúng tôi cố gắng làm như vậy, ngay cả khi thông báo cho khách hàng của chúng tôi tốt hơn,
Có nghĩa là mâu thuẫn với một quan điểm được thiết lập hơn nhưng đôi khi sai lầm trên thị trường.
Tại HerzESD chúng tôi tự hào về việc đảm bảo giải pháp ESD chính xác duy nhất.
Để tiếp tục tầm nhìn này, chúng ta cần các nhà sản xuất và nhà cung cấp ESD đáng tin cậy mà chúng ta luôn có thể tin tưởng.
HerzESD là một đối tác vững chắc và cùng với các đối tác quốc tế của chúng tôi
Chúng tôi vẫn mạnh mẽ và cảnh giác về những cải tiến hoặc giải pháp mới trong việc giải quyết và kiểm soát điện tĩnh.
